油式変圧器は安定した性能で信頼されていますが、予期せぬ故障のほとんどは「油の問題」から始まるのではなく、絶縁体が静かに劣化したり、湿気を吸収したり、機械的強度を失ったりすることで始まります。材料を選択したり、修理を管理したり、繰り返される故障を阻止しようとしている場合、絶縁システムは信頼性を勝ち取る (または失う) 場所です。
このガイドではその方法について説明します油式変圧器の電気絶縁材紙、プレスボード、スペーサー、バリアコンポーネント、高温オプションなど、システムとして連携し、熱、湿気のリスク、誘電体の安全マージン、機械的負荷に基づいてそれらを選択する方法を説明します。実用的な意思決定ルール、比較表、一般的な故障パターン、メンテナンスのヒント、および停止を減らし変圧器の寿命を長くしたい購入者、エンジニア、メンテナンス チーム向けに設計された FAQ が含まれています。
多くの事業者が共有する問題点は非常に単純です。変圧器は考えられる最悪のタイミングで故障する傾向があります。そして、そうした場合でも、その損傷が「単一の不良部分」であることはほとんどありません。通常、これは絶縁体の劣化から始まる連鎖反応です。
言い換えると、油式変圧器の電気絶縁材それらは背景の詳細ではなく、変圧器の「生命維持装置」です。上手に選べば何年も買えます。選択を誤ると、トラブルを買うことになります。
石油タイプの変圧器は多層防御に依存しています。各層は異なる役割を果たし、材料が油中で適合し、動作温度で安定し、機械的ストレスに耐えられる十分な強度を備えている場合に最良の結果が得られます。
断熱システムが達成しなければならないこと:
実践的な考え方: 1 つのピース (紙の種類、プレスボードの厚さ、接着剤のパターン、スペーサーの形状) を変更した場合、その変更が乾燥時間、オイルの含浸、クリアランス、および機械的なクランプ圧力にどのような影響を与えるかを確認してください。 「紙の上ではうまく見えた」プロジェクトの多くが横道に逸れるのはここです。
以下は、油が充填された設計で最も一般的に使用される絶縁ファミリです。正確な部品表は、電圧クラス、巻線構造、目標とする温度クラス、および製造方法によって異なりますが、これらの構成要素は何度も登場します。
高温の周囲熱、頻繁な負荷サイクル、または限られたメンテナンス期間に悩まされる運用の場合、材料の選択は「現時点で」の絶縁耐力だけを考慮するものではないことを考慮してください。それは経年劣化率のことです。
わかりやすい選び方はこちら油式変圧器の電気絶縁材マーケティング上の主張に囚われずに、カタログではなく実際のストレスプロファイルから始めてください。
1) 温度と過負荷の動作
2) 湿気のリスクと乾燥の実際性
3) 機械的ストレスと短絡力
4) 電気的ストレス分布
実用的な近道が必要な場合は、失敗が繰り返される場合、通常は湿気、熱、汚染が同時に作用していることが考えられます。より適切な断熱材の選択 (およびより適切なプロセス制御) は、この三角形を打破します。
| 材料ファミリー | 代表的な用途 | 主な強み | 注意事項 |
|---|---|---|---|

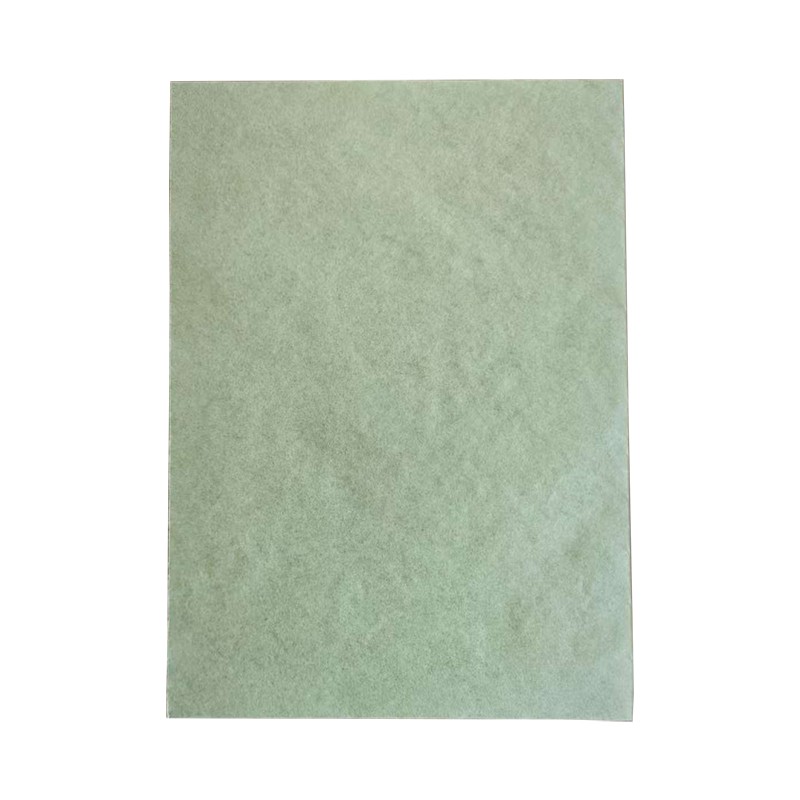

| セルロース絶縁紙 | ターンツーターンおよび層間絶縁 | 乾燥時および油含浸時の優れた誘電性能。費用対効果の高い | 湿気に敏感。老化は熱と酸素で加速する |
| クレープ紙（セルロース） | リード絶縁、凹凸部の巻き付け | 伸縮性があり、体にぴったりフィットします。シワや隙間を減らす | まだ湿気に敏感です。十分な含浸が必要です |

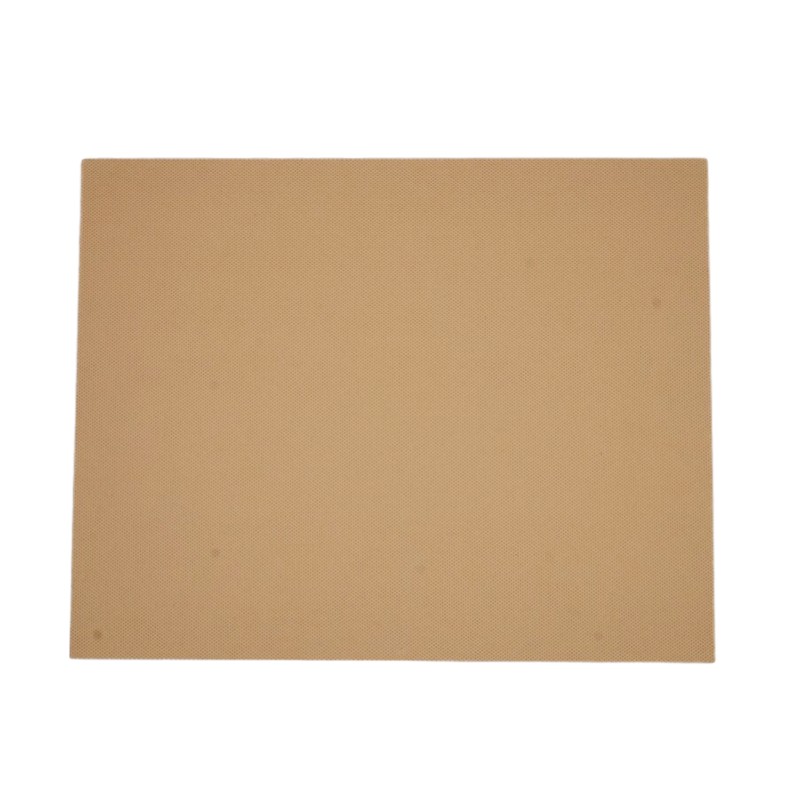

| プレスボード・積層板 | バリア、スペーサー、エンドリング、オイルダクト構造 | 機械的サポート + 絶縁。ストレス下でもクリアランスを維持するのに役立ちます | 乾燥時間が長くなる。厚さと密度は加工に影響します |
| バリア/シリンダー構造 | フィールド制御、高応力領域 | 電気的ストレスの分散を改善します。局所的な排出リスクを軽減する | デザイン重視。形状が悪いと油が閉じ込められたり、鋭い応力点が生じたりする可能性があります |
| アラミド紙・高温断熱材 | 高い熱マージン設計、過酷なデューティサイクル | 高温でのパフォーマンスの向上。熱下でも長寿命をサポート | コストが高くなります。オイルの適合性とプロセスの適合性を確認する必要があります |
| 粘着パターン接着紙 | 層の安定性、組み立ての利便性 | ズレを軽減します。巻き取りの堅牢性を向上させることができます | 過剰に接着すると、油の流れが減少し、乾燥が遅くなる可能性があります |
「オイル検査では問題がなかったのに、なぜ不合格になったのでしょうか?」と疑問に思ったことがあるなら、 —あなたは一人ではありません。絶縁不良は、トリガーイベントが発生するまで隠れる可能性があります。実際の原因に対応することが多いパターンは次のとおりです。
フィールドのヒント:トラブルシューティングを行うときは、絶縁体を受動的なものとして扱わないでください。 「電気的ストレスが最も高いのはどこですか?」と尋ねてください。 「一番ホットなスポットはどこですか？」これら 2 つの場所で、繰り返される失敗のほとんどが説明されます。
絶縁材を「厚さと価格」で購入すると、変圧器には隠れたリスクが潜みます。このチェックリストを使用して、予期せぬ事態を減らしてください。
生産または改修のために断熱材を調達する場合、変圧器組み立ての現実を理解しているサプライヤーと協力することで、リードタイムを短縮し、やり直し作業を減らすことができます。蘇州漢耀新材料有限公司は、油式変圧器の絶縁材料の供給をサポートし、一般的な巻線およびバリア構造用に変換されたコンポーネントと適合する材料セットを提供できます。
Q1: トランスの絶縁は絶縁耐力が主なものですか?
絶縁耐力は不可欠ですが、長期信頼性は熱老化、湿気による挙動、機械的安定性にも同様に依存します。材料が実験室で強度をテストしても、水分が閉じ込められたり、クランプ時に変形したり、ホットスポット温度でより早く劣化したりすると、使用初期に故障する可能性があります。
Q2: 油式変圧器ではなぜ湿気が多くの問題を引き起こすのですか?
湿気は絶縁耐力を低下させ、セルロースの老化を促進します。また、電気的応力分布を変化させ、トラッキングを促進することにより、部分放電の可能性が高まります。難しいのは、乾燥と含浸が適切に行われないと、厚いコンポーネントに水分が閉じ込められる可能性があることです。
Q3: 高温断熱材のアップグレードはいつ検討すればよいですか?
ホットスポット温度が高い場合、過負荷が頻繁に発生する場合、周囲温度が厳しい場合、または変圧器が最小限のダウンタイムで確実に動作する必要がある場合には、アップグレードを検討してください。高温材料は、余分な熱マージンを提供し、劣化を遅らせることができますが、油含浸プロセスと設計クリアランスに適合する必要があります。
Q4: 修理した変圧器によっては、すぐに再び故障してしまうのはなぜですか?
すぐに繰り返される故障の多くは、修理の対象が症状 (オイル交換、目に見える損傷領域) であって、根本原因 (水分分布、汚染源、電気的ストレスを集中させる形状の問題、または巻線の動きを可能にする機械的サポートの弱体) ではないために発生します。
Q5: 調達時の絶縁リスクを軽減する最も簡単な方法は何ですか?
絶縁体をシステムとして扱います。一貫したバッチ品質を要求し、湿気から保護するためのパッケージを確認し、乾燥および油含浸ステップとの適合性を確認し、機械的特性が変圧器が受ける可能性のある力と一致していることを確認します。適切なサプライヤーは、推測ではなく、材料をデザインに適合させるのに役立ちます。
評価するなら油式変圧器の電気絶縁材新築または改修の場合、材料の適合性とプロセスの互換性をわずかに改善するだけで、耐用年数が何年も延びることになります。
教えて蘇州漢耀新材料有限公司変圧器のタイプ、電圧クラス、予想されるホットスポット、および必要な絶縁コンポーネント - そしてお問い合わせプロジェクトに適した材料オプションと供給手配について話し合います。
