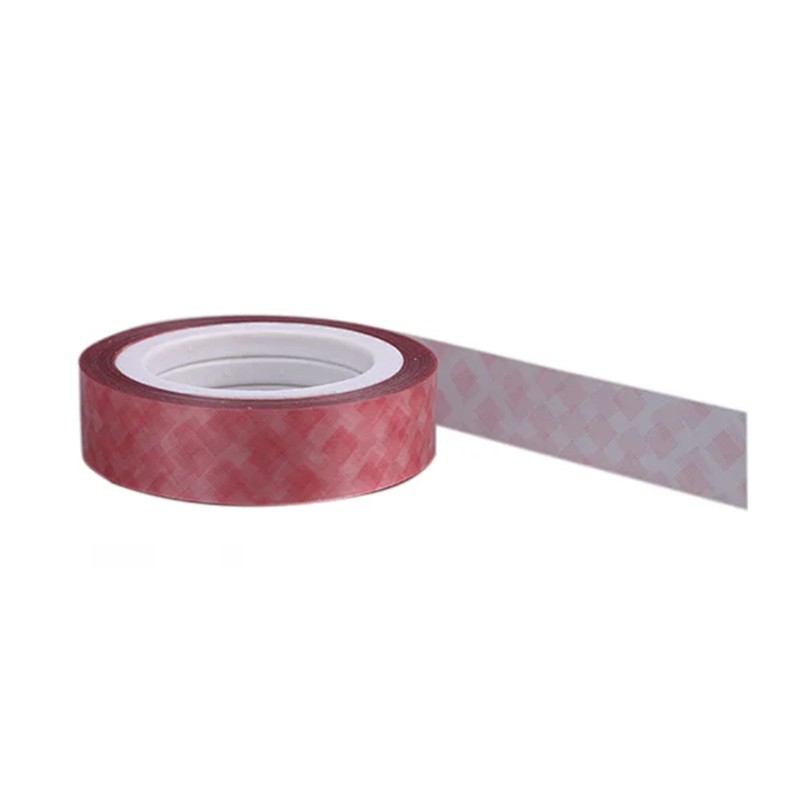

ダイヤモンドドットポリエステルフィルム

ハンヤオの耐久性のあるダイヤモンドドット付きポリエステルフィルムは、ハンヤオ社が製造した特殊な絶縁材です。ダイヤモンドドット紙と同様に、主に変圧器のさまざまな層の真ん中に使用されます。当社は、お客様に最高の品質を提供するために、ポリエステルフィルムなどの原材料を国内外の有名メーカーからのみ購入しています。長年の開発を経て、この材料は当社のベストセラー材料の 1 つになりました。見積もりを依頼するにはお電話ください。

お問い合わせを送信

製品説明

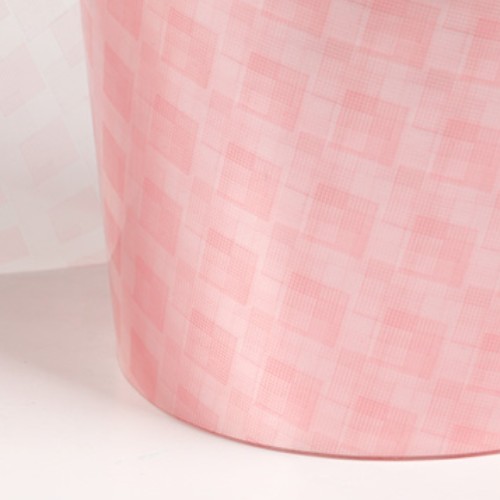

中国製ハンヤオダイヤモンドドットポリエステルフィルムは、電気用ポリエステルフィルム上に変性特殊エポキシ絶縁樹脂をダイヤモンドパターン状に塗布し、半硬化状態で焼成した絶縁材料です。片面ダイヤモンドパターンのポリエステルフィルム製品は通常乾燥していて完全には硬化しておらず、潜在的な硬化特性を示します。接着樹脂層は均一に分布しているのではなく、均一なダイヤモンドパターンのドットパターンになっています。

製品の機能と原理

コーティングのない隙間は塗布時にチャネルとして機能し、絶縁材間の空気循環と熱放散に非常に有益で、液体またはガス絶縁材の浸透を促進し、コロナ損傷や局所電流損傷を最小限に抑えます。ダイヤモンドパターンの接着樹脂を塗布すると、コイルの乾燥プロセス中に一定の温度と時間で溶融して硬化し、接着効果が生じます。
温度が上がり、時間が経つと再び硬化します。これにより、隣接する巻線層間の固定巻線ユニットへの信頼性の高い結合が保証されます。変性エポキシ樹脂の接着強度は、短絡時の巻線層のずれを防ぐのに十分であるため、絶縁構造の長期にわたる機械的および物理的特性が保証されます。

製品パラメータ（仕様）

いいえ。	アイテム		ユニット	要件

1	ベースフィルムの厚さ		mm	0.05±0.005	0.07±0.010	0.10±0.010
2	抗張力		メガパスカル	≥150
3	片面接着		μm	15～20
4	平方メートルあたりの重量	片面コーティング	g/cm2	76±2	102±2	144±2
		両面コーティング		82±3	108±3	150±3
5	収縮		%	≤3
6	電気的強度		V	≥6000	≥7500	≥9000
7	接着強度		クパ	≥35

免責事項: 記載されている性能数値、パラメータ、および機能は、特定のテスト条件下での典型的な値であり、実際のアプリケーションでは異なる場合があります。これらは、あらゆる条件下でのパフォーマンスの保証を構成するものではありません。ユーザーは、意図した用途に対する製品の適合性を確認する責任を負います。

製品の特徴と用途

1.ダイヤモンドドットポリエステルフィルムは155℃までの温度に耐えることができます。
2.硬化は90℃±5℃で16時間行われます。または110℃±5℃で6時間。
3.高温や直射日光を避け、25℃以下の乾燥した換気の良い清潔な環境で保管してください。
4. 賞味期限は6ヶ月です。保存期間経過後に接着強度の検査を行い、合格した場合には引き続き使用可能です。
5.主に六フッ化硫黄計器用変圧器および変圧器の層間絶縁およびターンツーターン絶縁に使用されます。
