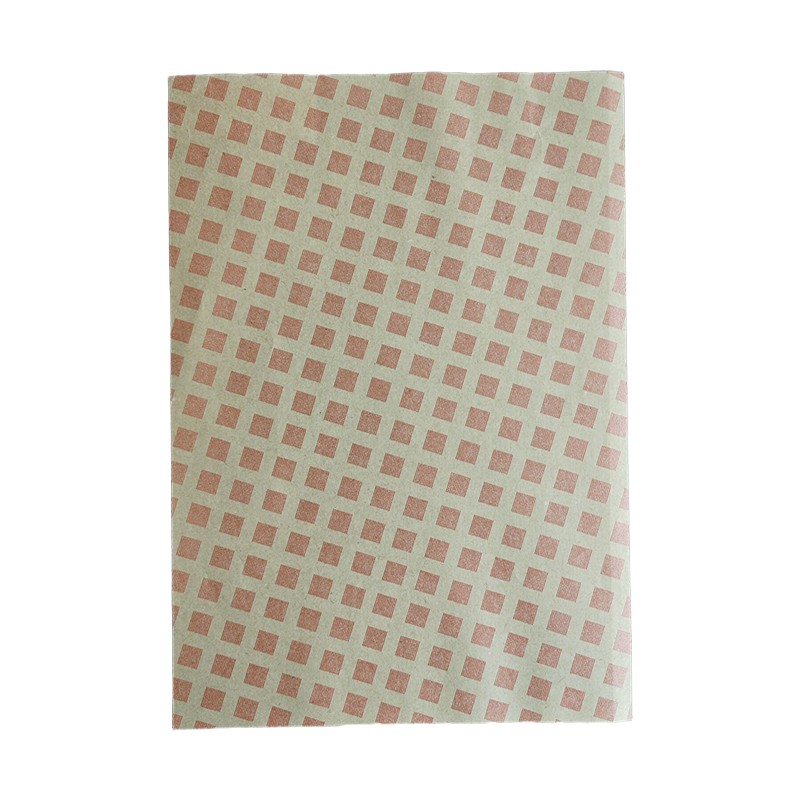

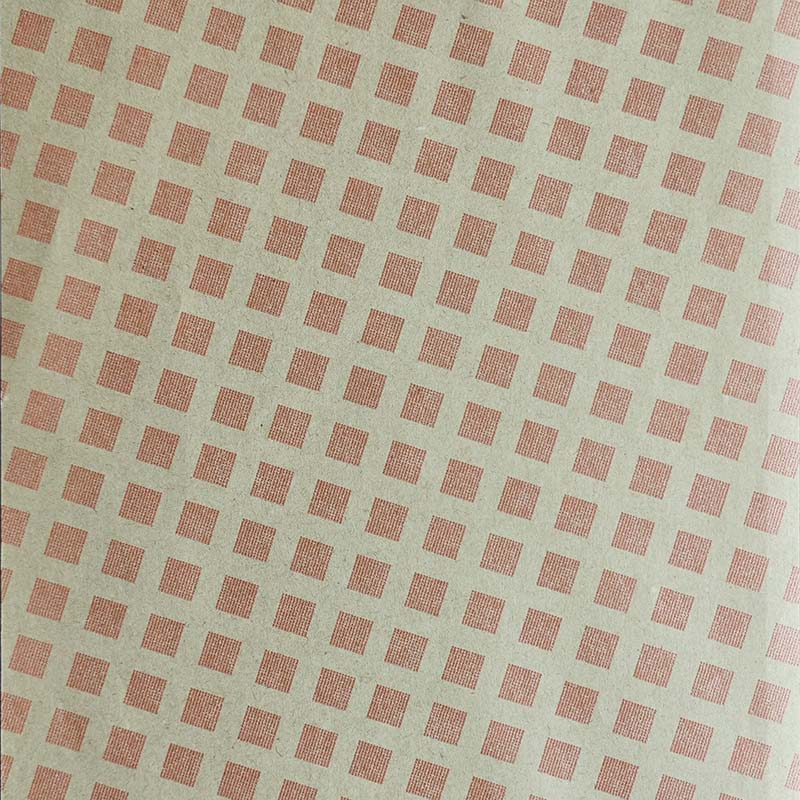

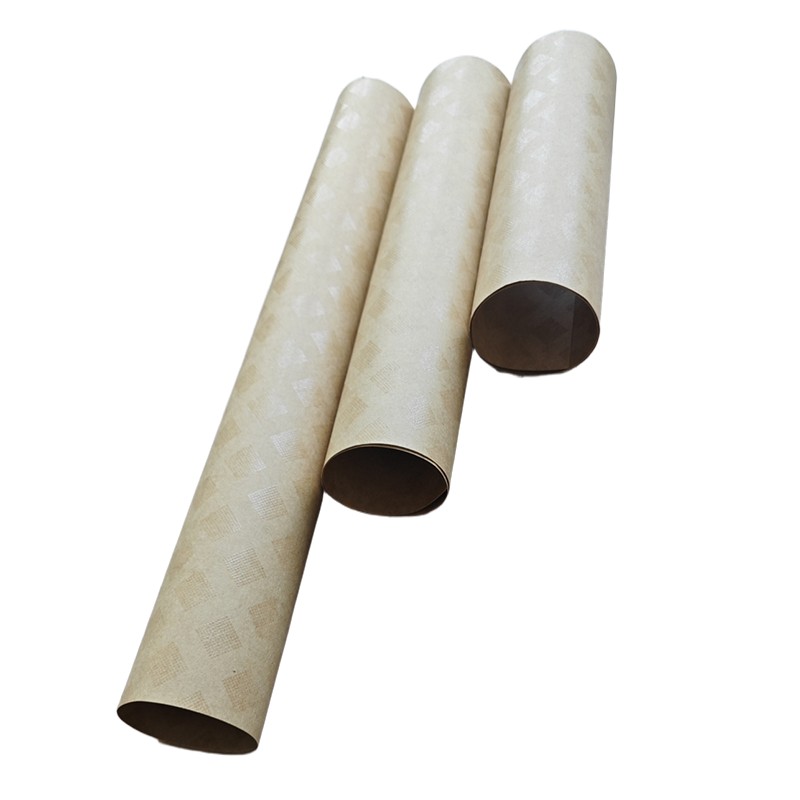

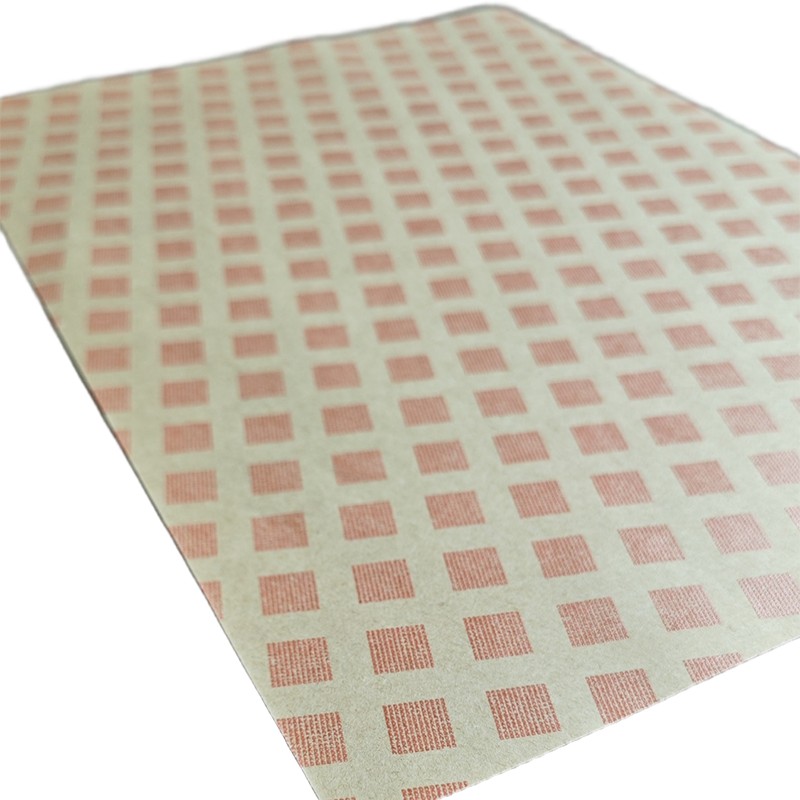

ダイヤモンドドットペーパーのサプライヤーとして、ハンヤオはお客様に合理的なソリューションを提供します。 DDP またはダイヤモンドパターンペーパー (DPP) とも呼ばれ、高性能絶縁紙を基材として特殊な変性エポキシ樹脂をダイヤモンド形のパターンでコーティングした層間絶縁材料です。 これらの部分的にコーティングされたダイヤモンドパターンは、乾燥プロセス中の空気と水分の排出に優れており、部分放電を効果的に回避します。加熱後、エポキシ樹脂が溶けてコイルと導体に接着し、トランス巻線の良好な機械的強度が確保されます。
| アイテム | ユニット | サイズ | |||||||||||
| 呼び厚さ | mm | 0.08 | 0.13 | 0.18 | 0.20 | 0.25 | 0.38 | ||||||
| 厚みと偏差 | mm | ±0.005 | ±0.007 | ±0.010 | ±0.010 | ±0.010 | ±0.015 | ||||||
| 密度 | g/cm3 | 0.85～1.10 | |||||||||||
| 片面接着厚さ | μm | 6~12 | |||||||||||
| 水分 | ％ | 4.0～8.0 | |||||||||||
| 灰分含有量 | ％ | ≤1.0 | |||||||||||
| 水抽出物導電率 | ミリ秒/分 | ≤10 | |||||||||||
| 水抽出物のPH | － | 6.5～8.5 | |||||||||||
| 油の吸収 | ％ | 20以上 | |||||||||||
| 接着強度 | 普通 | kPa | ≥650 | ||||||||||
| 100℃±2℃ | ≥400 | ||||||||||||
| 抗張力 | 医学博士 | N/10mm | 60以上 | ≥110 | ≥160 | ≥180 | ≥230 | ≥350 | |||||
| TD | 30以上 | 50以上 | 70以上 | 80以上 | ≥100 | ≥150 | |||||||
| 伸長 | 医学博士 | ％ | ≧2.0 | ||||||||||
| TD | ≥4.0 | ||||||||||||
| 引裂強度 | 医学博士 | mN | ≥450 | ≥900 | ≥1350 | ≥1500 | ≧2000 | ≥3000 |
|
||||
| TD | ≥500 | ≥1000 | ≥1500 | ≥1700 | ≥2300 | ≥3500 |
|
||||||
| 電気的強度 | 空気中 | KV | ≥0.88 | ≥1.37 | ≥2.00 | ≥2.10 | ≥2.25 | ≥3.4 |
|
||||
| 油中 | ≥4.40 | 7.00以上 | 9.00以上 | ≥9.80 | 11.50以上 | 17.50以上 |
|
||||||
| 変圧器油の汚染 | － | 無公害（Δtanδ＜0.001） | |||||||||||
免責事項: 記載されている性能数値、パラメータ、および機能は、特定のテスト条件下での典型的な値であり、実際のアプリケーションでは異なる場合があります。これらは、あらゆる条件下でのパフォーマンスの保証を構成するものではありません。ユーザーは、意図した用途に対する製品の適合性を確認する責任を負います。
1.Hanyao ダイヤモンドドット紙は 100% 硫酸パルプで作られており、高純度で優れた機械的強度を備えています。
2.使用中、この材料は90℃±5℃で3時間予熱し、その後125℃±5℃で6時間硬化して接着を完了する必要があります。
3.105℃までの温度に耐えることができます。

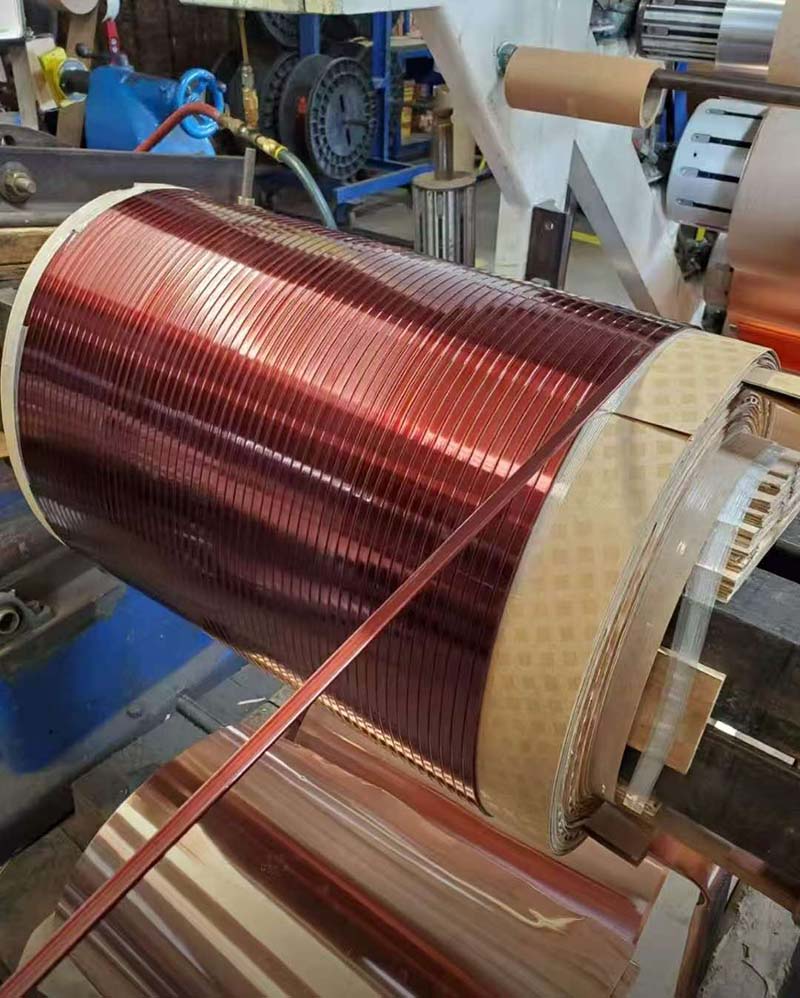

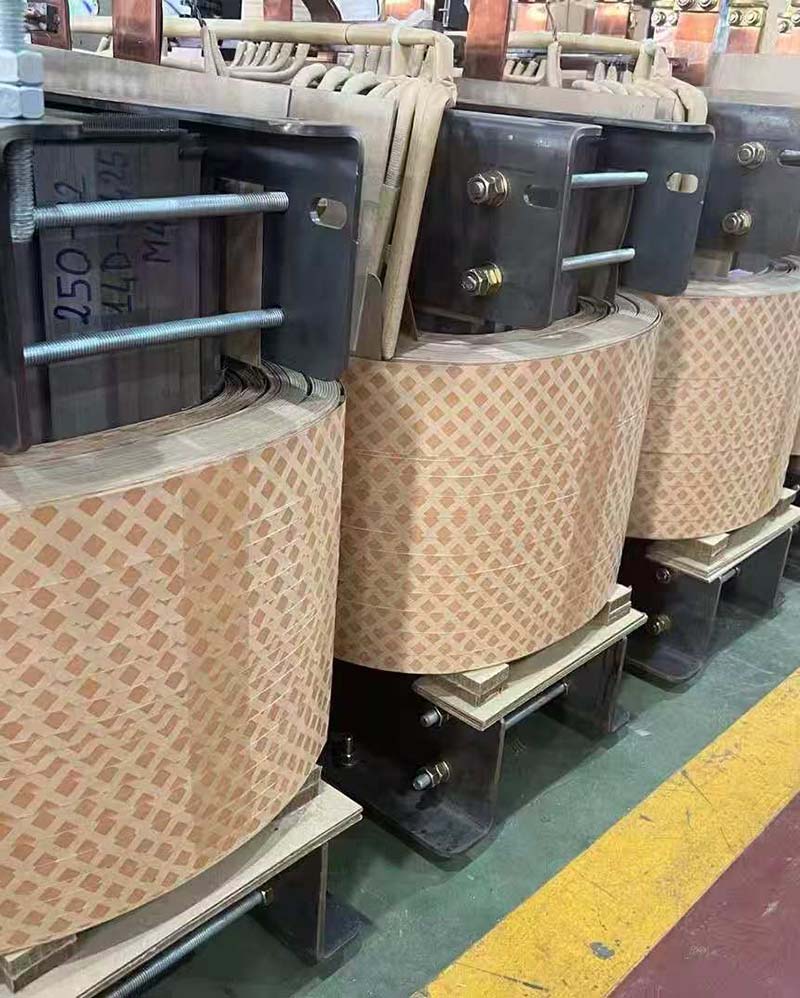

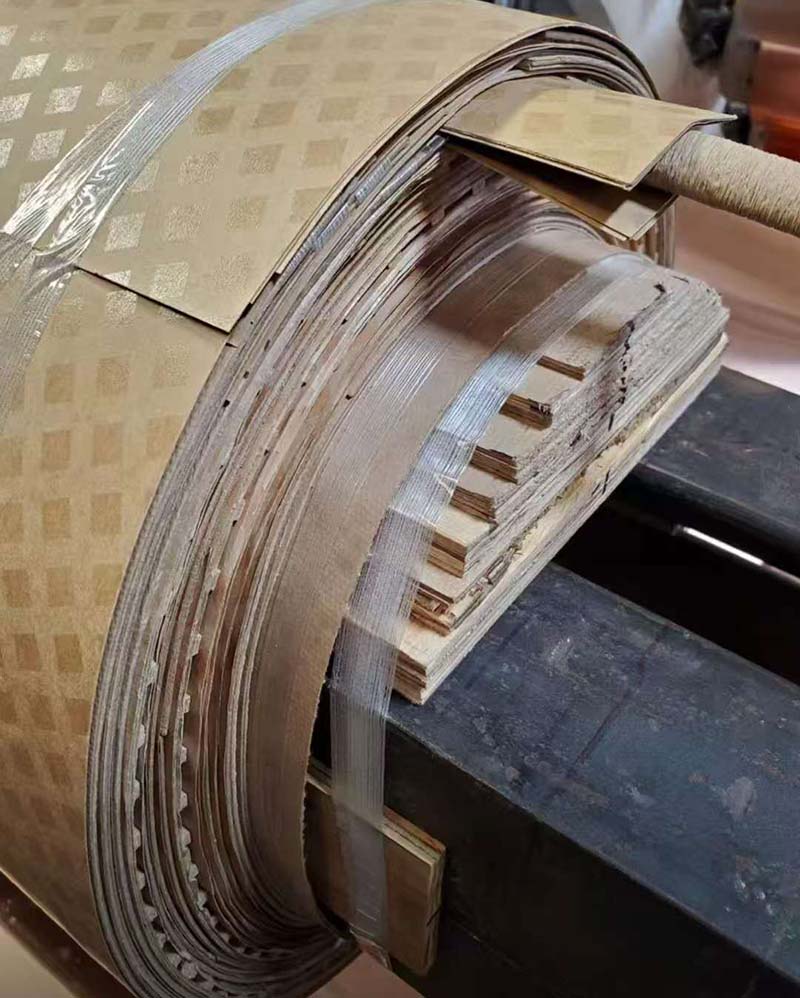

4.油入変圧器の層間絶縁、巻線間絶縁などに広く使用されております。
