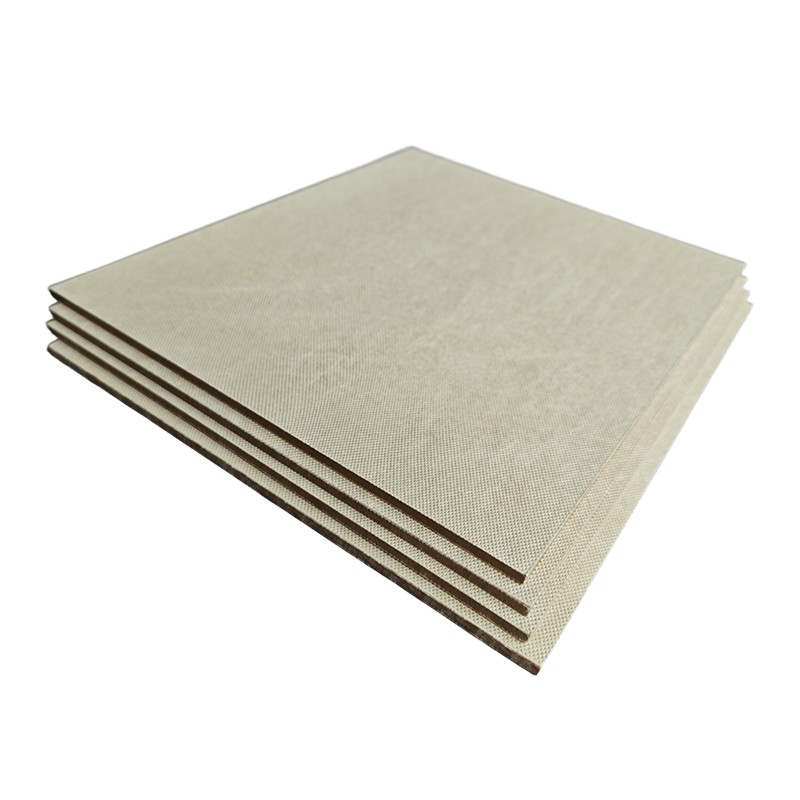

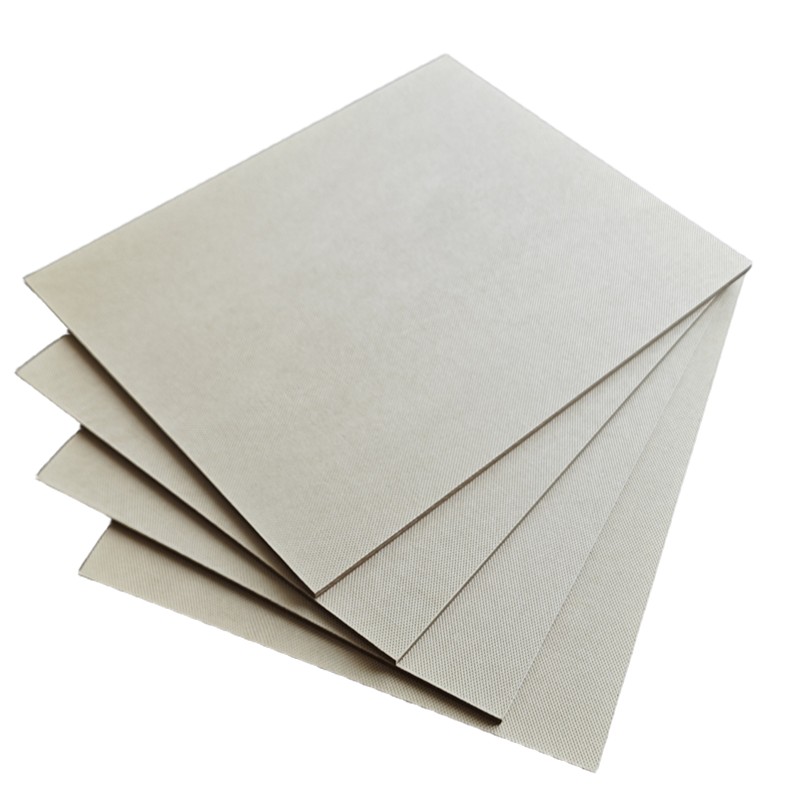

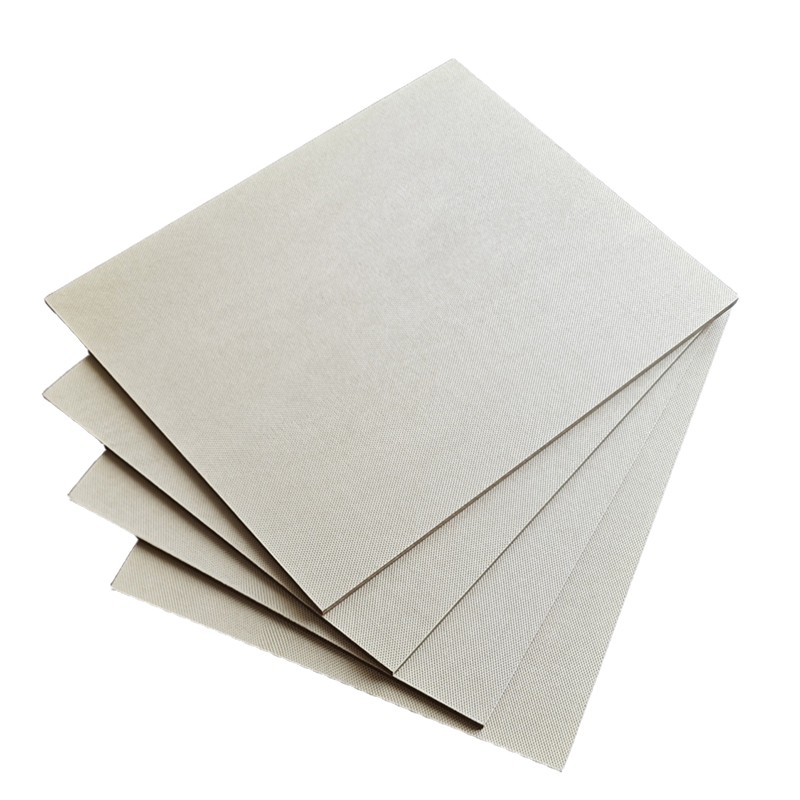

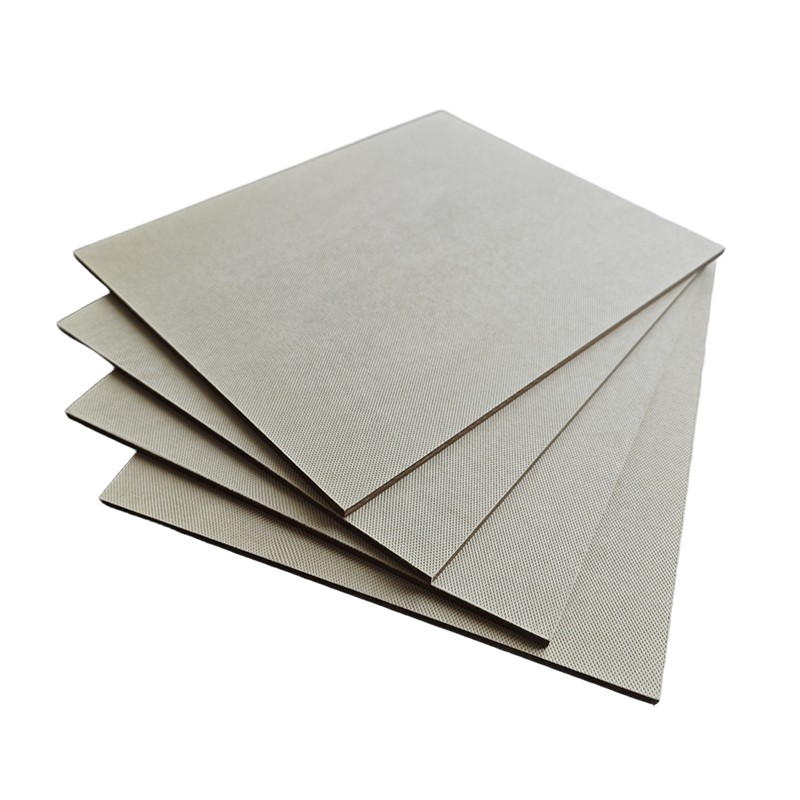

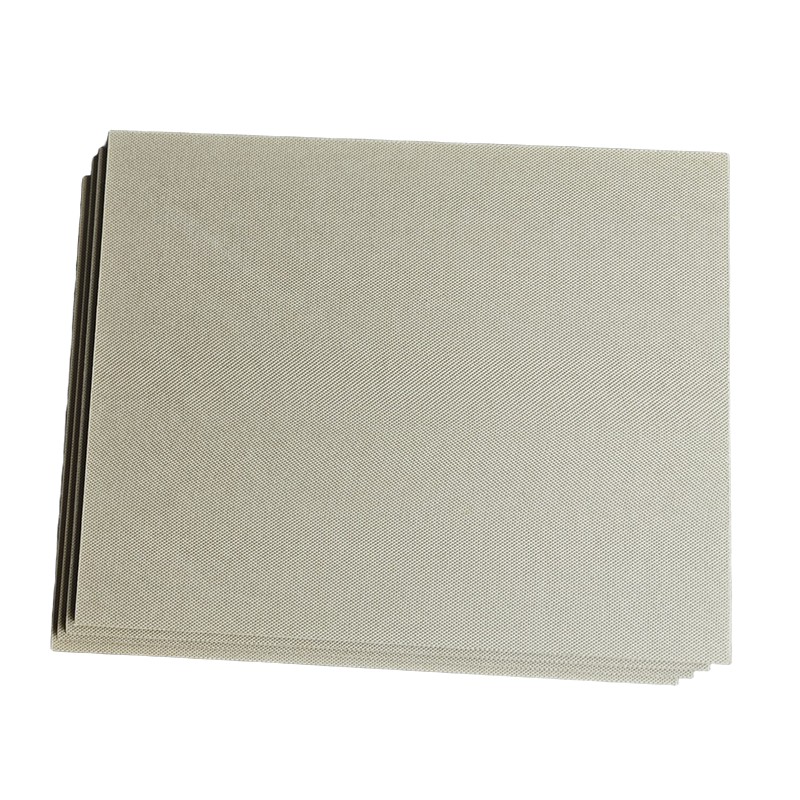

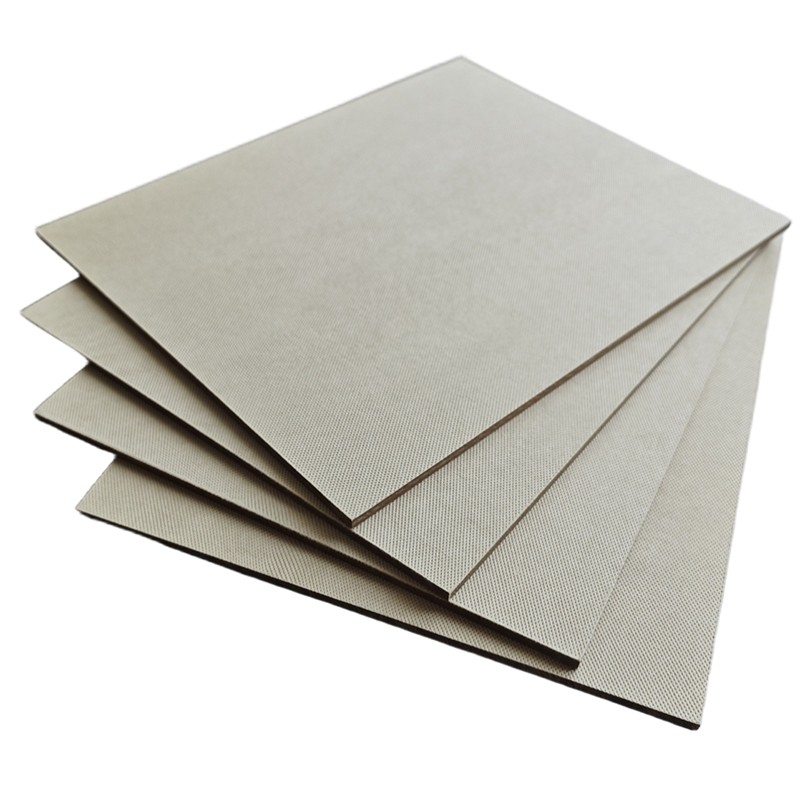

電気絶縁予圧縮プレスボード

Hanyao が提供する電気絶縁予圧縮プレスボードは高品質で、高純度セルロースを含む 100% 硫酸塩木材パルプから作られています。これらのボードは純度が高いため、あらゆる種類の過酷な環境の絶縁要件を確実に満たします。

お問い合わせを送信

製品説明

Hanyao は電気絶縁予圧縮プレスボードの専門サプライヤーです。プレスボードは石油トランスにおいて非常に重要な絶縁材です。硫酸塩木材パルプの層を圧縮して乾燥させるために、高温高圧下で製造されます。プロセスを経たリジッド基板は、優れた機械的強度と電気的強度、および優れた寸法安定性を備えています。これらは、変圧器の正常な動作と寿命を確保するために重要な特性です。これに加えて、高品質のプレス基板には金属粒子が含まれていてはならず、表面に亀裂、穴、膨れ、水垢、その他の汚れがなく、エッジがきれいにカットされている必要があります。当社はプレスボードの販売・加工において豊富な経験を有しており、お客様のご要望に合わせて様々なサイズをご用意するカスタマイズソリューションもお受けしております。

製品パラメータ（仕様）

いいえ。	アイテム		厚さ（mm）		要件	試験方法
いいえ。	アイテム		＞	≤	要件	試験方法
1	厚み偏差%		-	1.6	±7.5	IEC60641-3-1:B3.1A
			1.6	3	±5.0
			3	-	±4.0
2	表面密度 gm/cc		-	1.6	1.00～1.20
			1.6	3	1.10～1.25
			3	-	1.15～1.30
3	吸油量%（min.）		-	1.6	11
			1.6	3	9
			3	6	7
			6	-	6
4	圧縮率 %(最大)		-	1.6	10
			1.6	3	7.5
			3	6	5
			6	-	4
5	圧縮率の可逆部分 %(分)		-	1.6	45
			1.6	3	50
			3	6	50
			6	-	50
6	引張強さMPa(min.)	医学博士	-	1.6	105
			1.6	3	110
			3	-	115
		TD	-	1.6	80
			1.6	3	85
			3	-	90
7	破壊強度 Kv/mm(min.)	油中で	-	1.6	45
			1.6	3	40
			3	-	35
		空気中で	全厚		12
8	水抽出物の導電率 ms/m（max.）		-	1.6	4.5
			1.6	3	5.5
			3	6	7.5
			6	-	9.5
9	収縮率（最大）		医学博士		0.4
			TD		0.6
			垂直		4.5
10	伸び率（分）		医学博士		3.5
10	伸び率（分）		TD		4
11	含水率（最大）				6
12	灰分%（最大）				0.5
13	水抽出物のPH				6.0～9.0
14	重合（分）				1200

免責事項: 記載されている性能数値、パラメータ、および機能は、特定のテスト条件下での典型的な値であり、実際のアプリケーションでは異なる場合があります。これらは、あらゆる条件下でのパフォーマンスの保証を構成するものではありません。ユーザーは、意図した用途に対する製品の適合性を確認する責任を負います。

製品の特徴と用途

1.HanyaoプレスボードはIEC60641-3-1:B3.1Aに準拠しており、最大765kvの変圧器に適しています。また、1000mm*2000mm、2100mm*3200mm、2200mm*4400mmなどのさまざまなサイズがあります。

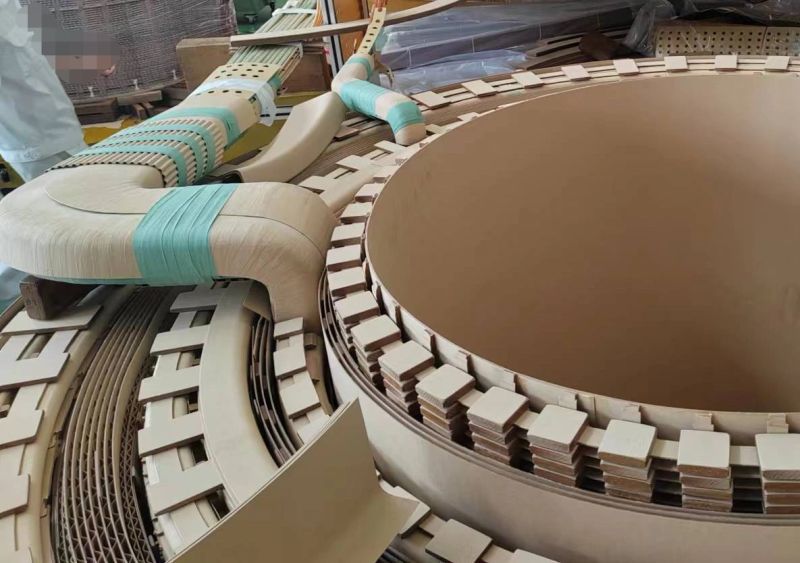

2.電気絶縁予圧縮プレスボードは、シリンダー、スペーサー、および絶縁を必要とするその他のコンポーネント用の変圧器に広く使用されています。
