油入変圧器の構造および動作の信頼性は、内部の絶縁ネットワークの完全性に完全に依存します。高電圧変圧器が継続的な熱的および電気的ストレス下で動作する場合、内部導体には、潰れずに曲げることができる柔軟な高誘電体バリアが必要です。私たちは、どのようにして電気絶縁クレープ紙管、によって製造されましたハンヤオ、最新の固体断熱システムの基礎コンポーネントとして機能します。私たちは、原材料の化学的性質、物理的な曲げの下での機械的挙動、変圧器油との化学的相互作用、および特定の製造パラメータを調査して、変圧器の動作寿命を最大限に高める方法を実証します。
高電圧電源変圧器は、短絡発生時に変動する電界、激しい熱サイクル、および重大な機械的力にさらされます。アクティブコイル巻線から出る内部リード線と接続導体は、端子ブッシングに到達するまでに複雑な経路をたどる必要があります。
これらの経路に沿って硬い断熱材を使用すると、重大な運用上の脆弱性が生じます。硬いチューブは、組み立て中に機械的振動によって亀裂が入ったり、変形したりして、局所的な絶縁破壊につながることがよくあります。絶縁層にギャップが形成されると、部分放電が発生し、周囲の変圧器油が急速に劣化し、致命的なシステム障害が発生する可能性があります。

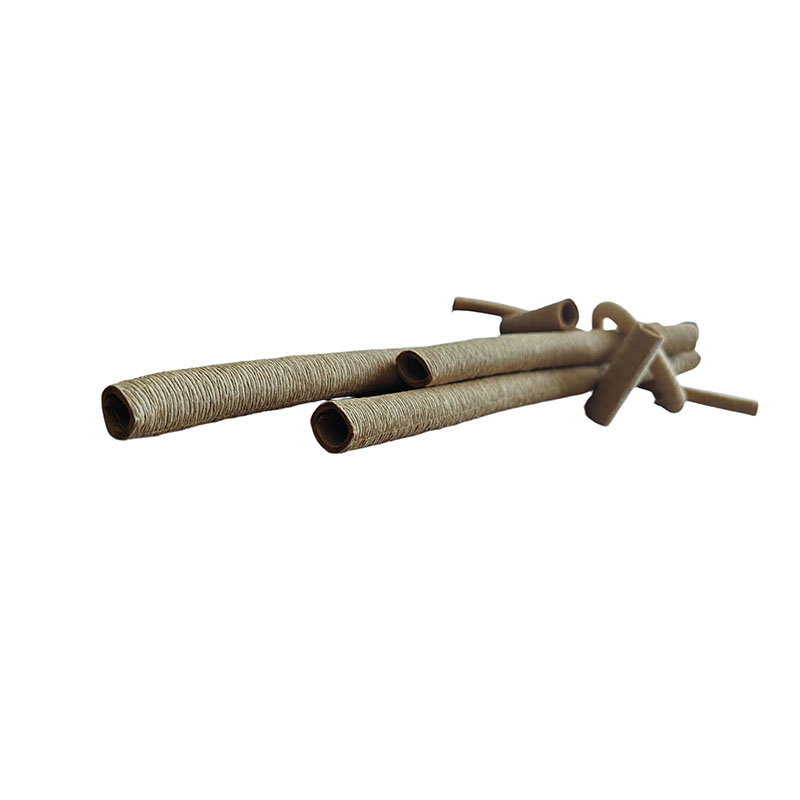

これらの物理的な課題を克服するために、変圧器エンジニアは高い柔軟性を指定します。電気絶縁クレープ紙管によって制作されたハンヤオ。この柔軟なコンポーネントは、連続的で均一性の高い誘電体バリアを提供し、激しい物理的圧迫下でも亀裂やよじれを生じることなく、湾曲した内部リード線に完全に適合します。
長期的なパフォーマンス電気絶縁クレープ紙管原材料の純度に直接依存します。紙構造内の化学汚染または残留漂白剤は、高温の変圧器油にさらされると化学劣化を促進します。
早期の劣化を防ぐために、ハンヤオ製造施設では、高級な未漂白の硫酸針葉樹パルプを使用することにこだわっています。この特定の原料は長くて緻密な天然セルロース繊維を保持しており、完成した紙管に次のような優れた物理的特性を与えます。
• 高い引張強度: 長いセルロース繊維が機械的負荷をチューブ壁全体に均等に分散するため、手動による取り付けや機械の取り扱い時の高い張力に耐えることができます。
• 優れた引き裂き耐性: 未漂白の有機構造は、変圧器タンク内で高い流体の流れや機械的な力の変化にさらされた場合でも、引き裂きや裂けに自然に抵抗します。
• 化学的中性: 漂白剤を除去することで紙の分子安定性が維持され、周囲の変圧器油を劣化させる可能性のある有害なイオンや酸性化合物が放出されません。
を使用する主な利点は、電気絶縁クレープ紙管標準的な硬い紙やプラスチックのスリーブの代わりに、優れた柔軟性を備えています。この柔軟性は、ベース絶縁紙をチューブに巻き付ける前に、ベース絶縁紙に微細な折り目や波を導入する、制御されたクレーピングプロセスによってもたらされます。
技術者が導体半径に沿ってチューブを曲げると、外縁の微細なクレープ折り目が滑らかに広がり、引張応力を吸収します。同時に、内側の半径の折り目がきれいに圧縮されます。この動作により、チューブは挟み込みや壁の破裂を起こすことなく完全な円形の内径を維持することができ、内部の銅導体が曲がり全体に沿って完全に絶縁され保護された状態を維持することができます。
固体セルロース材料と液体誘電油が連携して油入変圧器を絶縁します。の電気絶縁クレープ紙管この相互作用を最大化する上で重要な役割を果たします。
マイクロクレープ加工の設計により、平らな標準的なクラフト紙スリーブと比較して、紙管の表面積が大幅に大きくなります。変圧器タンクに浸漬すると、多孔質の紙構造が有機スポンジのように機能し、大量の絶縁油を吸収して保持します。この油を染み込ませた紙アセンブリは、流体中の微量不純物によって形成される導電経路を遮断し、材料の老化を遅らせ、システムが高電界ストレスに耐えられるようにします。
油を染み込ませたクレープ紙は導体表面に直接大量の油を保持するため、高温の銅リード線からの効率的な熱伝達が促進されます。この冷却効果により、変圧器の局所的な動作温度が低下し、クラス A (105°C) の絶縁フレームワークがピーク負荷期間中の熱破壊から保護されます。
産業用変圧器の製造では、絶縁コンポーネントが銅リード線に完全に適合するように、正確な寸法準拠が必要です。サイズの小さな変動により、危険な内部クリアランスの問題が発生する可能性があります。
以下の仕様マトリックスは、製品全体にわたって維持される標準的な工学公差を詳しく示しています。ハンヤオ生産ライン。
| 構造パラメータ | 校正された寸法メトリクス | 技術的許容範囲のベースライン |
| 内径 (ID) | 4 mm ～ 68 mm の範囲 | 精度ばらつき±0.5mm |
| 肉厚(T) | 1mmから6mmまで設定可能 | 均一層塗布基準 |
| 外径 (OD) | ID + 2Tとして計算 | カスタム構成に比例 |
| 標準長さ | 1000 mm ～ 1500 mm セクション | 長さの偏差許容値20mm |
| 絶縁耐力 (T = 1) | 最小 15 Kv で検証済み | 厳密な油浸下でのテスト済み |
| 絶縁耐力 (T = 1.5) | 最小 20 Kv で検証済み | 厳密な油浸下でのテスト済み |
| 絶縁耐力 (≧ 2) | 最小 35 Kv で検証済み | 厳密な油浸下でのテスト済み |
| 熱耐久性評価 | クラス A (105°C) まで認定 | 長期にわたる運用パフォーマンス |
| 基材の供給源 | 未晒硫酸針葉樹パルプ | 原材料の純度追跡 |
信頼性の高い絶縁コンポーネントの調達は、数十年にわたる機器のトラブルなしの動作を保証する必要がある世界的な変圧器メーカーにとって不可欠です。
製造された断熱材のすべてのバッチハンヤオ厳格な品質テストを受けています。世界中の顧客の要請に応じて、当社の材料は検証のために独立した第三者研究所 CEMT に定期的に提出されます。この試験では、絶縁耐力、オイル適合性、熱安定性を検証し、厳格な国際性能基準への準拠を保証します。
蘇州市にある当社の生産施設は、上海港からわずか 100 km の場所にあります。この戦略的な地理的位置により、海外のバイヤーにとって迅速な発送と信頼できる配達スケジュールが可能になります。長距離の海上輸送中に繊細なセルロース製品を保護するために、すべての注文は頑丈で防塵な段ボール箱にしっかりと梱包され、完全に乾燥して製造の準備ができた状態で到着することを保証します。
はい。当社の生産施設には、自動スリッティングおよび巻き取り機械が装備されており、通常のサイズの材料を、お客様の特定の変圧器設計要件に合わせたカスタム内径および壁厚に加工することができます。
セルロース材料は自然に湿気を吸収するため、全体的な絶縁耐力が低下します。最適な性能を確保するには、変圧器を充填して密閉する前に、絶縁コア アセンブリに標準の真空乾燥と油含浸サイクルを施す必要があります。
当社は包括的な断熱材を提供しており、ダイヤモンドドット紙、プレ圧縮プレスボード、断熱クラフト紙、ポリエステルフィルム、ポリイミドフィルム、NMN、NHN、AMA などの多層フレキシブルラミネートを 1 回の混載輸送で調達できます。
安定した内部絶縁は、高圧油入変圧器のロングサイクルで安全な動作を保証する核心です。硬い絶縁スリーブは、機器の組み立て中や長期間の動作中に簡単に絶縁破壊を引き起こす可能性があります。ハンヤオ 電気絶縁クレープ紙管優れた柔軟性、安定した誘電特性、良好な油適合性により、曲げ絶縁の問題点を完全に解決します。
プロの断熱材製造経験に裏打ちされた、ハンヤオフルサイズのカスタマイズ、厳密な寸法公差管理、サードパーティの品質テストをサポートしています。すべての製品は国際的な変圧器業界標準に適合しており、当社は優れた地理的物流の利点を活かして迅速な世界輸送サービスを提供しています。高品質なものを購入するには電気絶縁クレープ紙管専門的な電気絶縁ソリューションのサポートを受けてください。お問い合わせ今すぐ無料の材料サンプルと正確なカスタマイズされた見積もりを入手してください。
