モーターが故障した場合、根本的な原因は多くの場合銅や鋼ではなく、熱や振動、 湿気、電気的ストレス、または化学物質への曝露。この記事ではその方法について説明しますモーターの電気絶縁材完全なものとして働く システム (単一のシートやテープではない)、購入者とメンテナンス チームが直面する問題点、ダウンタイムを短縮する材料の選び方、 保証リスクと予測できないやり直し作業。実用的な選択チェックリスト、一般的な断熱材の比較表も提供します。 よくある「何が問題だったのか?」に対処する FAQ も用意されています。シナリオ。
モーターの電気絶縁材電流が誤った経路を流れるのを防ぐすべての非導電性コンポーネントが含まれています。 つまり、スロットライナーやフェーズペーパーなどの目に見える部品だけでなく、テープ、スリーブ、ウェッジ、バインディングコード、ワニス、含浸も含まれます。 モーターの寿命全体を通して巻線を保護する樹脂と複合材料。
最大の誤解は、断熱材を単一の製品として扱うことです。実はモーターの絶縁性能は座標系:
材料を購入したり、モーターを組み立てたり、メンテナンスを管理したりしている場合は、おそらく次のいずれかに直面したことがあるでしょう。
実践的な理解モーターの電気絶縁材本当の障害の原因を特定するのに役立ちます。 そのため、データシート上で見栄えが良いだけの場所ではなく、ダウンタイムを防ぐ場所にお金を費やすことになります。
モーター巻線は、それぞれ異なる応力タイプを持つ 3 つの保護層として考えてください。
材料の選択は応力プロファイルと一致する必要があります。たとえば、湿気の多い環境にあるモーターには、強力な耐湿性と耐湿性が必要な場合があります。 一方、VFD 駆動モーターは放電抵抗と堅牢な回転絶縁を優先する場合があります。
以下は、マテリアルとユースケースを一致させるのに役立つ実用的な比較表です。最適な選択は、電圧クラス、温度クラス、 デューティサイクルと環境。
| 材質の種類 | 代表的な形態 | 強み | 注意事項 | 一般的なモーターの用途 |
|---|---|---|---|---|
| ポリエステルフィルム複合材料 | フィルム、ラミネート、フレキシブルシート | 優れた耐電圧性、安定した厚さ、容易な加工 | 乱暴に扱うとエッジが損傷します。温度制限は複合材の設計によって異なります | スロットライナー、フェーズセパレーター、層間絶縁 |
| アラミド紙複合材 | 紙、ラミネート | 高い熱耐久性、良好な機械的性能 | コストが高くなる可能性があります。最適な接着/含浸を実現するにはクリーンな処理が必要です | 高温モーター、過酷な用途、要求の厳しい環境 |

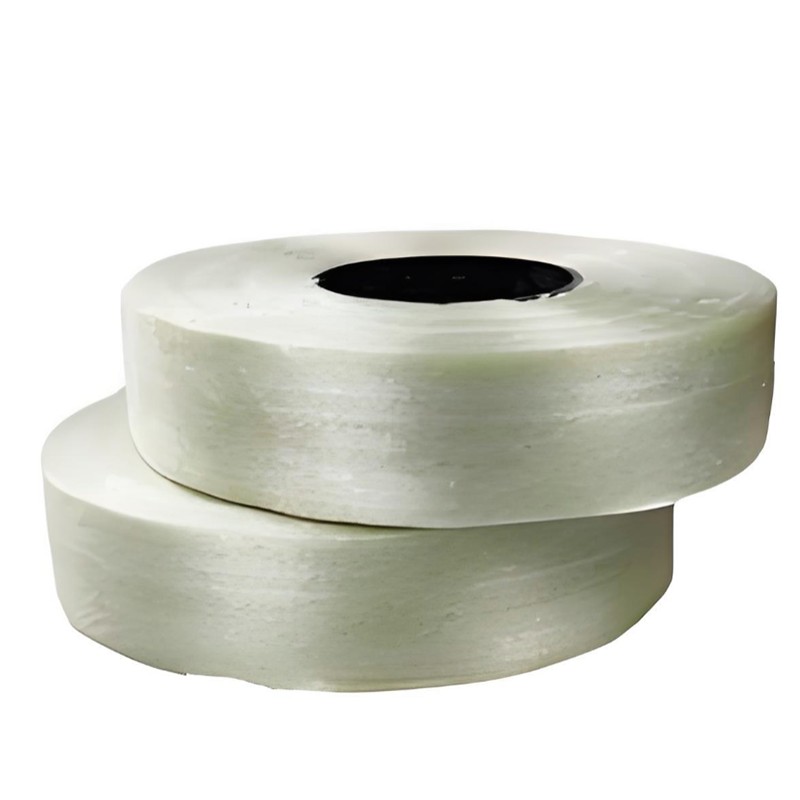

| グラスファイバー(樹脂入り) | スリーブ、テープ、クロス | 優れた耐熱性と機械的強化 | 研磨性がある可能性があります。樹脂とワニスの適切な組み合わせが必要です | リード線スリーブ、巻線端補強、結束 |
| マイカベースの絶縁体 | テープ、シート、複合材 | 優れた高電圧性能と耐放電性 | 処理の複雑さ。厚さと含浸の制御事項 | 中/高電圧コイル、重要な絶縁ゾーン |
| 含浸ワニス/樹脂 | 浸漬焼成ワニス、VPI樹脂 | 巻線をロックし、絶縁耐力を向上させ、湿気の経路をブロックします。 | プロセスに敏感: 粘度、硬化プロファイル、および清浄度が決定的です | ステーター含浸、巻線端の安定化、湿気保護 |

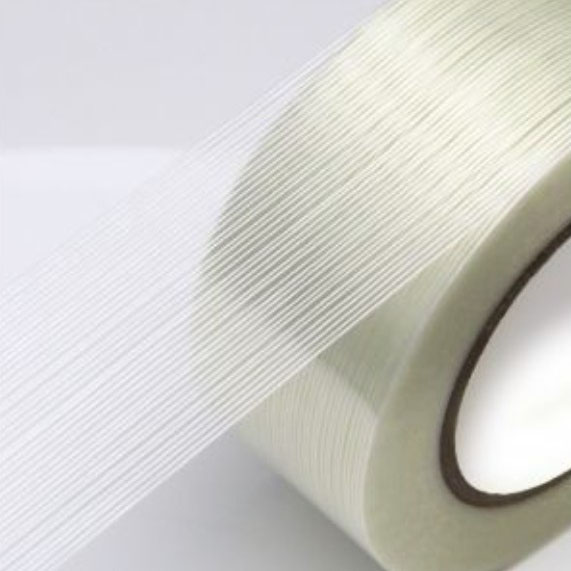

| エラストマー/特殊テープ | 絶縁テープ、結束テープ | 迅速な適用、優れた適合性、ターゲットを絞った補強 | 熱による接着剤の劣化。ワニスとの相性が重要 | リード出口、コイルバンディング、摩耗保護 |
信頼性の高い断熱設計では、多くの場合、複数の材料が組み合わされます。たとえば、堅牢なスロット ライナーをフェーズ ペーパーと組み合わせることができます。 リード出口にグラスファイバースリーブを付け、適切に硬化したワニスで補強します。これが理由ですモーターの電気絶縁材統合パッケージとして評価する必要があります。
新しいモーターを設計する場合でも、修理で絶縁体を交換する場合でも、実際に使用できる選択ワークフローを次に示します。
実践的なヒント:インバータ駆動モータを使用する場合は、ターンツーターンの堅牢性と放電抵抗に特に注意してください。モーターが通過可能 基本的な耐衝撃性テストでも、電圧上昇時間や繰り返しのスパイクが弱点を攻撃する場合には、すぐに劣化します。
多くのバイヤーはまた、安定した再現可能なサプライチェーンを望んでいます。この場合、専門メーカーと協力することでばらつきを減らすことができます。蘇州漢耀新材料有限公司モーターシステムで使用される絶縁材料に焦点を当てており、必要なときに役立ちます。 一貫した厚さ制御、信頼性の高い加工動作、さまざまなモーター負荷プロファイルに適合する材料オプション。
強力な受信検査プログラムにより、後で頭痛が起こるのを防ぎます。アプリケーションに応じて、次のチェックを検討してください。モーターの電気絶縁材:
バッチごとにばらつきがある場合は、材料だけを責めないでください。保管条件（湿度と温度）、取り扱いを確認してください。 エッジの損傷、ワニスの粘度や硬化プロファイルが時間の経過とともに変化したかどうか。断熱性能はプロセスに非常に左右されます。
絶縁不良は現場では不可解に見えることがよくありますが、通常、その原因はいくつかの反復可能なパターンに遡ります。
1 つだけ修正する場合:空隙や弱点を減らします。電気的故障の多くは、小さなエアギャップ、鋭いエッジ、または接着不良の層から始まります。 より優れた含浸制御と規律ある組み立て方法により、多くの場合、大幅な信頼性の向上が実現します。
購入するにはモーターの電気絶縁材サプライヤーを比較するとき、または新しい材料を承認するときに、このチェックリストを使用すると、驚くことが少なくなります。
目標はシンプルです。断熱材は購入価格だけでなく、総所有コストを削減する必要があります。断熱材をシステムとして扱うと、 「今日は安くても、明日は高くつく」という決断をすることが少なくなります。
環境、機械的ストレス、製造プロセスを無視して、単一のパラメーター (温度クラスなど) によって選択します。 材料は「高温」であっても、湿気、振動摩耗、または樹脂の相溶性の低下により、早期に破損する可能性があります。
多くの場合、工場でのテストではすぐに絶縁耐力が検証されますが、現場での故障は熱サイクルや熱サイクルなどの経年劣化メカニズムによって引き起こされることがよくあります。 汚れ、湿気の侵入、巻き上げの動き。これらの問題は、絶縁マージンが崩壊するまで累積します。
多くの場合、そうです。電圧の立ち上がり時間が速く、スパイクが繰り返されると、ターン間の絶縁にストレスがかかり、放電関連の損傷が加速する可能性があります。 特に弱点の強化と含浸品質の向上が重要となります。
エッジ保護と靭性に重点を置き、引き裂き耐性に優れたライナーを選択し、切削工具やバリを管理し、スロットエッジをチェックします。 また、損傷につながる「きつすぎて挿入できない」状況を避けるために、厚さの均一性も確認してください。
一般的な許容範囲、バッチトレーサビリティの実践、およびプロセスの適合性 (切断、成形、含浸、硬化) に関するガイダンスについて問い合わせてください。 完全なモーター絶縁システムを理解しているサプライヤーは、隠れた故障モードの防止に役立ちます。
モーターは過酷な環境にさらされており、熱、振動、電気サージ、乱雑な環境のすべてが絶縁を故障に導きます。良いニュースは、 絶縁問題が偶発的に発生することはほとんどありません。システム的なアプローチにより、 モーターの電気絶縁材、改善できます 信頼性を高め、手戻りを削減し、生産ロットおよび修理サイクル全体にわたって品質を安定させます。
モーターのタイプと動作条件に合わせた実用的な絶縁パッケージの選択についてサポートが必要な場合は、 お問い合わせ電圧レベルについて話し合うには、 環境、熱目標、プロセス方法を考慮して、「動作するはず」から「動作し続ける」状態に移行できます。
