石油変圧器が故障した場合、その主な原因は、過熱、絶縁破壊、または突然のトリップなど、単純に聞こえるかもしれません。 実際には、固体絶縁体は多くの場合、舞台裏で「沈黙の乗数」として機能し、絶縁耐力、熱老化、 短絡力下での機械的安定性、および長年の使用にわたってオイルシステムがどれだけきれいで乾燥した状態に保たれるか。
この記事ではその内容を詳しく説明します油式変圧器の電気絶縁材バイヤーとエンジニアが実際に行うこと 最も一般的に火傷を負うのは（文字通り、経済的に）、そして製造、輸送、乾燥、 油含浸、長期使用に耐えます。調達に備えたチェックリスト、比較表、トラブルシューティングも提供されます。 症状を物質レベルの原因に結び付けるのに役立つセクション。
問題点 1: 「名前は同じでも、パフォーマンスが異なる」
2 つの材料は同様にラベル付けできますが (たとえば、「プレスボード」)、密度の均一性、不純物レベル、 含水率と圧縮強度です。これらの違いは、不均一なオイル含浸、局所的なホットスポット、または 鋭いエッジでの部分放電。
問題点 2: 「受入検査には合格したが、組み立てに失敗した。」
固体絶縁体は取り扱いに敏感です。きれいな基板でも、ほこりの多い機器で切断すると汚染源になる可能性があります。 湿った空気の中に保管されたり、基本的な清浄度管理が行われずに触られた場合、特に乾燥や真空オイル処理の前に。
問題点 3: 「熱マージンが食われてしまった」
絶縁システムを商品として扱うと、変圧器の熱ヘッドルームが失われる可能性があります。かつてのセルロースベースの断熱材 年数が経つと、劣化を元に戻すのは困難です。その結果、平均寿命が短くなり、過負荷状態ではリスクが高くなります。
問題点 4: 「現場の条件がラボと一致しない」
適切に設計された断熱システムであっても、湿度管理、油の清浄度、およびメンテナンスのルーチンが不十分であれば、問題が発生する可能性があります。 油汚れや水の浸入は絶縁耐力を低下させ、液体絶縁体と固体絶縁体両方の劣化を促進します。
リアリティチェック:ほとんどの絶縁不良は、単一の劇的な欠陥によって引き起こされるわけではありません。小さな妥協が原因で起こる 積み重ね—材料の選択 + 切断品質 + 湿気 + 不完全な乾燥 + 汚染 + 動作ストレス。 目標は、スタックアップを早期に停止することです。
油入変圧器では、液体絶縁（油）と固体絶縁（紙/板/複合材料）が連携して機能するように設計されています。 オイルは冷却のために流れ、空隙を埋めます。固体絶縁体は、安定した間隔、機械的強度、および制御された誘電経路を提供します。 うまく機能すると、システムは電気的ストレスや熱に耐え、数十年にわたって巻線の形状を安定に保ちます。
指定すべき 4 つのジョブ
各材料ファミリーを変圧器の「ゾーン」に結び付けると、ほとんどの購入決定が容易になります。 以下は、選択するときに使用できる実用的なマップです。油式変圧器の電気絶縁材.
セルロース系紙
セルロースプレスボードおよび変圧器ボード
熱的に強化されたセルロース
高温複合材料
これを意思決定のショートカットとして使用します。これは設計計算に代わるものではありませんが、明らかな不一致を回避するのに役立ちます 選択するとき油式変圧器の電気絶縁材.
| 材料ファミリー | 一般的な変圧器の使用法 | 強み | 注意事項 |
|---|---|---|---|
| クラフト紙 | 層間絶縁およびリード線絶縁、一般巻線用途 | 良好なオイル含浸、コスト効率の高い、実証済みのパフォーマンス | 湿気に敏感で、熱や汚れにより老化が促進されます。 |
| クレープ紙 | リードラッピング、柔軟性を必要とする形状 | 適合性があり、複雑な形状に適しており、油含浸後も安定しています | 清潔な取り扱いが必要です。しわや破片は局所的なストレスポイントを生み出す可能性があります |

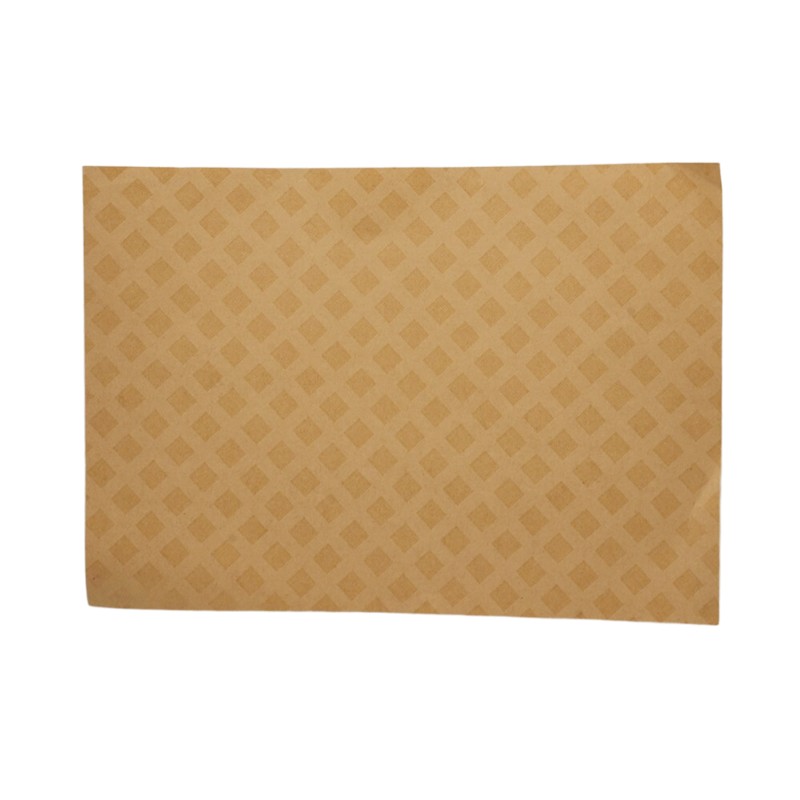

| ダイヤモンドドット紙 | 接着/ロックが役立つターンツーターンまたは層状絶縁 | 巻き取りの安定性を向上させ、一定の間隔をサポートします | プロセスの規律は重要です。不適切な乾燥や汚染により効果が減少します |

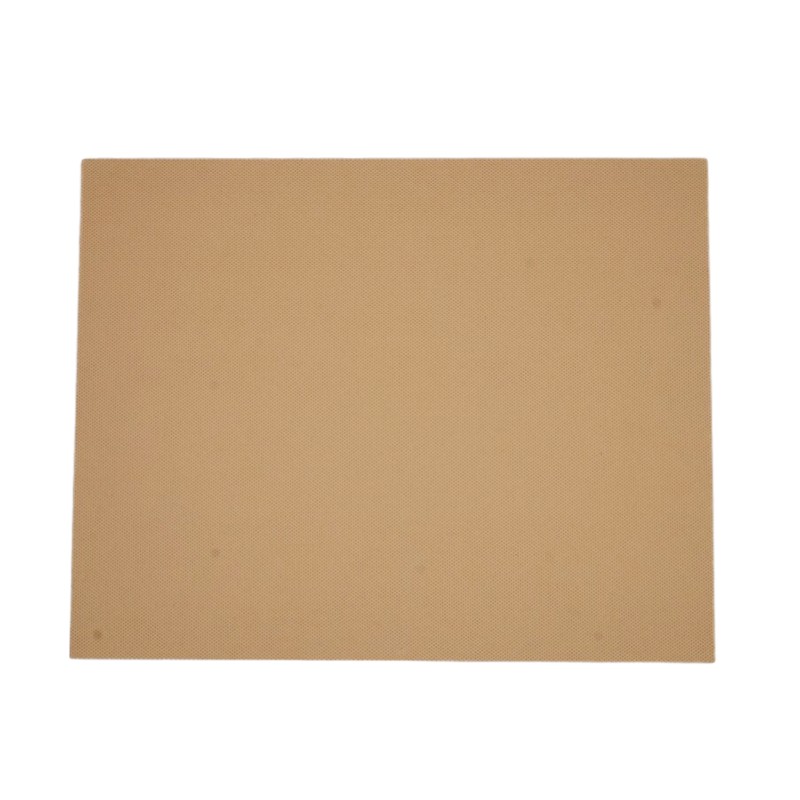

| プレ圧縮プレスボード | バリア、スペーサー、端部絶縁部品、サポートブロック | 機械的安定性により、重要なクリアランスの維持に役立ちます | 密度の均一性と水分管理が重要 |
| 熱的に強化されたセルロース | サーマルマージンの高い用紙用途 | 標準セルロースオプションと比較して、熱老化に対する優れた耐性 | 厳密な水分管理ときれいな油処理がまだ必要 |
| アラミド系素材 | より高い熱安定性が必要な高温ゾーンまたは設計 | より高い温度耐性があり、要求の厳しい設計に適しています | コスト、設計の互換性、プロセス設定を検証する必要がある |
| ガラス繊維樹脂積層板 | 特定の変圧器アーキテクチャにおける構造絶縁コンポーネント | 強力な機械的特性、優れた寸法安定性 | エッジの仕上げと清潔さが重要です。オイルの適合性と適用限界を確認する |
これは、内戦を起こさずに調達チームと組み立てチームに引き渡すことができるワークフローです。 コイルの再加工や最終テストでの部分放電の追跡に行き詰まる前に、早い段階で適切な質問を強制します。
ステップ 1 動作応力をわかりやすい言葉で定義する
ステップ 2 応力を材料要件に変換する
ステップ 3 「類似品」の代替品を防ぐ調達仕様を作成する
購入者へのヒント:サプライヤーが乾燥や油含浸中に材料がどのように動作するかを説明できない場合、 断熱材を買うのではなく、不確実性を買うのです。
優良品が買える油式変圧器の電気絶縁材それでもパフォーマンスが低いままになってしまう 通常の包装紙や一般的なボードと同じように扱った場合。これらのルールはシンプルでコストがかかりませんが、高価な失敗を防ぐことができます。
倉庫と梱包
切断と機械加工
乾燥と含油の考え方
乾燥工程は単に「水分を抜く」だけではありません。これにより、固体断熱材が油を均一に受け入れ、空隙を回避できるようになります。 空隙は部分放電が住みやすい場所です。プロセスを急ぐと、変圧器は初期テストに合格しても、その後劣化する可能性があります。 サービスがより速くなります。
「品質の証拠」がどのようなものかを一致させると、サプライヤーとの関係が劇的にスムーズになります。 曖昧な約束の代わりに、再現性を裏付ける文書を求めてください。
成形コンポーネントまたはカスタムカットの断熱部品を調達している場合は、次の 2 つの質問を追加してください。 (1) 加工時の発塵はどのように管理されていますか? (2) 電気的ストレスの集中を軽減するためのエッジの仕上げはどのように行われますか?
何か問題が発生すると、時間はあっという間に過ぎていきます。生産スケジュールは遅れ、顧客への納期はずれ、全員が仕事を始めます。 最後に変圧器に触れた人を責める。このセクションは、断熱に寄与している可能性のあるものをすばやく絞り込むのに役立ちます。
一般的な症状と物質レベルの疑い
石油変圧器製造における複数の絶縁ニーズに対応できる単一のサプライヤーが必要な場合は、焦点を絞ったサプライヤーと提携してください。 メーカーは認定作業負荷を軽減し、プロジェクト間の一貫性を向上させることができます。蘇州漢耀新材料有限公司 石油変圧器用途に一般的に使用される固体絶縁品目をカバーするポートフォリオを提供します。 バイヤーが材料の性能をバッチ間で一貫した状態に保つのに役立つテスト サポート。
それが最も重要なとき
交換可能な商品素材として扱います。密度、水分、清浄度、加工品質のわずかな違い 油含浸後に空隙、鋭い応力点が生じ、老化が促進される可能性があります。
いつもではありません。信頼性の問題の多くは、熱クラスだけでなく、湿度管理、汚染、プロセス規律からもたらされます。 より高い熱安定性は、設計のホットスポットまたは負荷プロファイルが必要な場合に役立ちますが、強力なプロセス制御と組み合わせる必要があります。
湿気は絶縁耐力を低下させ、固体絶縁体の劣化を促進します。部分放電のリスクも高まります 特に乾燥と含浸が最適化されていない場合に、不利な電気条件をサポートすることによって。
厚さのチェック、視覚的な欠陥のスクリーニング、梱包の完全性、およびバッチ文書のレビューから始めます。最も重要なことは、 保管条件と、到着前に材料が暴露された期間を確認してください。シンプルな規律は多くの問題を早期に発見します。
エッジの仕上げを制御し、加工をきれいに保ち、塵を取り除き、鋭利なコーナーを避け、乾燥と油の含浸を確実に行います。 ボイドを徹底的に防ぎます。 PD の予防は、1 つの奇跡の材料ではなく、一貫した実行が重要です。
最高の変圧器は運に頼るのではなく、設計の電気的、熱的、機械的要求に適合する材料に依存します。 そして、それらの材料を清潔で乾燥した状態に保ち、正しく含浸させるプロセスについても同様です。選択するとき油式変圧器の電気絶縁材障害防止の考え方を持てば、やり直し作業が減り、テストの歩留まりが保護され、現場での長期的な信頼性が向上します。
石油変圧器プロジェクト用に絶縁紙、プレスボード、または成形絶縁コンポーネントを選択していて、 実用的な（汎用的ではない）サポート、お問い合わせ電圧クラス、主な寸法、およびアプリケーションノートをお知らせください。 適切な断熱システムを構築および供給要件に適合させるのに役立ちます。
