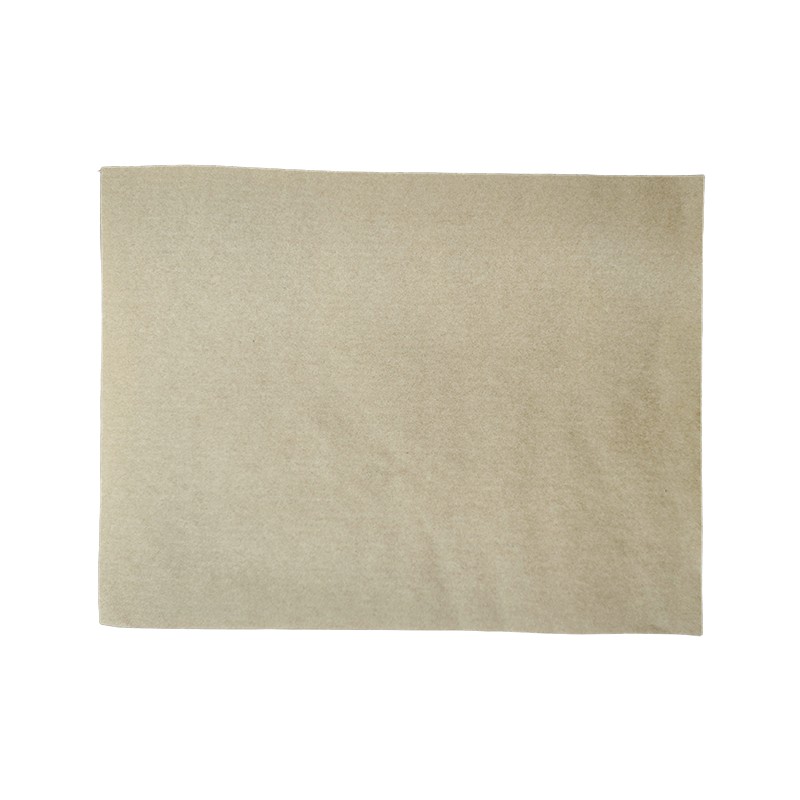

電気絶縁の分野では、材料の選択が変圧器やその他の高電圧機器の信頼性と寿命に直接影響します。の電気絶縁クラフト紙からハンヤオは変圧器絶縁システムの基本コンポーネントであり、機械的強度、絶縁完全性、熱安定性の実証済みの組み合わせを提供します。 100% 高純度木材パルプから製造されたこの紙は、厳しい条件下でも優れた性能を発揮します。厚さは 80μm ～ 170μm の範囲で選択でき、A クラス絶縁規格 (105°C) に準拠しているため、コイル絶縁、ケーブルラッピング、その他の重要な電気用途で重要な役割を果たします。この記事では、製品の仕様、主な機能、および世界中の変圧器およびモーターのメーカーにとって信頼できる選択肢となる製造品質について検討します。
変圧器は電力システムの主力製品であり、その信頼性は絶縁システムの完全性によって決まります。使用されるさまざまな絶縁材料の中でも、電気絶縁クラフト紙は、特に油入変圧器において依然として基本的な構成要素です。その役割は、巻線層間に電気絶縁を提供し、機械的安定性をサポートし、連続動作による熱的および電気的ストレスに耐えることです。の電気絶縁クラフト紙からハンヤオこれらの厳しい要求を満たすために特別に製造されています。
この紙は最高純度基準の 100% 木材パルプから製造されており、イオン汚染が低く、一貫した誘電特性が保証されています。高い機械的強度と優れた伸びおよび引裂き耐性を兼ね備えているため、変圧器の組み立て中および動作中に構造の完全性を維持できます。変圧器油を含浸させると、紙の絶縁耐力がさらに強化され、変圧器の耐用年数にわたって信頼性の高い絶縁が提供されます。この紙は、絶縁破壊電圧が 8 kV/mm、水抽出物の導電率が 8 mS/m 未満で、電気業界の厳しい品質要件を満たしています。
次の表は、主な仕様をまとめたものです。電気絶縁クラフト紙からハンヤオ.
| 財産 | ユニット | 80μm | 130μm | 170μm |
| 厚さ | μm | 80±5.0 | 130±7.0 | 170±10.0 |
| 密度 | g/cm3 | 0.85～0.95 | ||
| 引張強さ(MD) | N/mm | 6 | 11 | 14 |
| 引張強さ(TD) | N/mm | 3.2 | 5.2 | 7 |
| 伸び(MD) | % | ≧2.0 | ||
| 伸び(TD) | % | ≧5.4 | ||
| 引裂き性（クロスマシン） | mN | ≥540 | ≥1080 | ≥1390 |
| 折り畳み耐久性（クロスマシン） | 回 | ≥1800 | ≧2200 | ≥2500 |
| 耐電圧 | kV/mm | 8 | ||
| 水抽出物の導電率 | ミリ秒/分 | ≤8 | ||
| 水抽出物のpH | — | 6.5～8.0 | ||
| 通気性 | μm/(Pa・s) | ≤0.510 | ||
| 灰分含有量 | % | ≤0.7 | ||
| 水分含有量 | % | 6～8 | ||
これらの仕様は、紙の一貫した品質と要求の厳しい絶縁用途への適合性を示しています。この材料は A クラス絶縁として分類されており、最大 105°C の動作温度に耐えることができます。
の電気絶縁クラフト紙いくつかの性能上の利点があり、変圧器やモーターのメーカーにとって信頼できる選択肢となります。
この紙は最高レベルの純度の木材パルプ 100% から製造されています。不純物含有量が低いため、時間の経過とともに誘電特性が劣化する可能性があるイオン汚染が最小限に抑えられます。これにより、過酷な動作条件下でも、変圧器の耐用年数全体にわたって紙の絶縁性能が維持されることが保証されます。
高い引張強度 (機械方向で最大 14 N/mm) と優れた引裂抵抗を備えたこの紙は、変圧器の巻線および組み立て中に必要な機械的安定性を提供します。高い折り畳み耐久性 (最大 2500 サイクル) により、紙は損傷することなく繰り返しの曲げや取り扱いに耐えることができます。
この紙は 8 kV/mm の絶縁破壊電圧を実現し、巻線層間に信頼性の高い電気絶縁を提供します。水抽出物の低い導電率 (≤8 mS/m) と中性 pH (6.5 ～ 8.0) により、変圧器油やその他の絶縁流体との適合性が保証されます。
この紙は、電源変圧器の層間絶縁として機能するだけでなく、電力ケーブルの絶縁、エッジ ストリップ、およびダイヤモンド ドット ペーパー (DDP) などの他の絶縁製品の基材としても使用されます。 Hanyao は、特定の顧客の要件を満たすためにこの用紙をさまざまな形式に加工します。
の電気絶縁クラフト紙電気業界全体のさまざまなアプリケーションで使用されています。
• 電源トランス– 巻線層間に絶縁を提供し、電気的完全性と機械的安定性を確保します。
• 配電変圧器– 小型変圧器の層間絶縁として使用され、経済的なコストで信頼性の高い性能を提供します。
• 計器用変圧器– 測定および保護機器の正確かつ信頼性の高い動作を保証します。
• 電源ケーブル– 高電圧ケーブルに絶縁を提供し、電気的および熱的ストレスに耐えます。
• 電気モーターと発電機– ステーターおよびローターの絶縁システムに使用され、機械全体の信頼性に貢献します。
• 絶縁部品– カスタム断熱ソリューション用のエッジ ストリップ、クレープ紙管、その他の成形部品に加工されます。
この紙の多用途性と信頼性により、この紙は電気機器の製造およびメンテナンスにおける主要な材料となっています。
ハンヤオは2012年以来、一貫した品質と顧客満足度に重点を置いて電気絶縁材料に特化してきました。同社は上海港に近い蘇州市に位置し、効率的な世界物流を促進しています。 Hanyao は、製品の品質を保証するために、最先端の生産ラインと近代的な研究所を備えた信頼できる地元メーカーと協力しています。
この製品は、顧客の要望に応じて第三者研究所 CEMT によってテストされ、国際規格に準拠していることが確認されています。 Hanyao の生産能力には、標準素材をカスタム サイズに加工するためのスリッティング マシンやワインディング マシンが含まれており、さまざまな顧客の要件に柔軟に対応できます。同社は迅速な配送のために在庫を維持し、緊急注文のリードタイムを短縮します。
A: この紙は A クラス絶縁材として分類されており、最高使用温度は 105°C です。
A: この紙の破壊電圧は 8 kV/mm で、高電圧用途でも信頼性の高い電気絶縁を保証します。
A: はい、この紙は油入り変圧器用に特別に設計されており、変圧器油と互換性があります。導電率が低く、pH が中性であるため、油との適合性が良好です。
A: はい、Hanyao では、スリット装置や巻き取り装置を使用して紙をカスタム サイズに加工できます。特定の要件については、営業チームにお問い合わせください。
A: Hanyao は標準サイズの在庫を維持しており、迅速な発送が可能です。カスタムオーダーの場合、納期は数量と仕様によって異なります。詳細については、営業チームにお問い合わせください。
A: はい、評価用の無料サンプルをご利用いただけます。ご要望に応じて第三者によるテストも手配できます。
の電気絶縁クラフト紙 からハンヤオは、変圧器、モーター、電力ケーブルに信頼性の高い高性能の絶縁ソリューションを提供します。高純度、優れた機械的強度、一貫した誘電特性により、電気産業の厳しい要件を満たします。 Hanyao は、サードパーティによるテスト、柔軟なカスタマイズ オプション、品質への取り組みに支えられ、中東、ヨーロッパ、アジアの顧客の信頼を獲得しています。お問い合わせや技術仕様、サンプル・お見積りのご請求などは、のハンヤオチームは利用可能です詳細な製品情報と迅速なサポートを提供します。
